Ahoj! Ako dodávateľRádiofrekvenčný prevodník, na vlastnej koži som videl, aké kľúčové je pre tieto zariadenia efektívne zvládať rušenie. V tomto blogu rozoberiem podrobnosti o tom, ako sa rádiofrekvenčné prevodníky vyrovnávajú s rušením a prečo je to dôležité v aplikáciách v reálnom svete.
Čo je to rádiofrekvenčný prevodník?

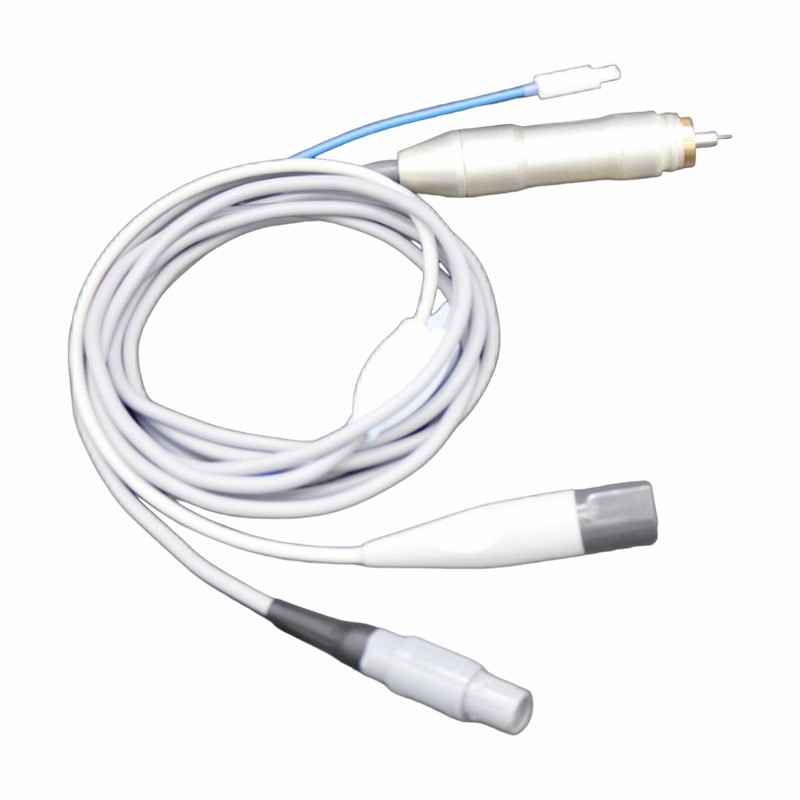

Než sa ponoríme do rušenia, rýchlo si prejdeme, čo je to rádiofrekvenčný menič. Jednoducho povedané, je to zariadenie, ktoré pomocou rádiových frekvencií premieňa jednu formu energie na inú. V medicínskych aplikáciách sa môže použiť naprElektrochirurgický násadecna rezanie, koaguláciu alebo abláciu tkaniva. Odoberá elektrickú energiu na rádiových frekvenciách a premieňa ju na mechanickú alebo tepelnú energiu na hrote násadca.
Typy rušenia
Rušenie môže pochádzať z rôznych zdrojov a je dôležité im porozumieť, aby ste zistili, ako s nimi zaobchádzať.
Vonkajšie elektromagnetické rušenie (EMI)
Toto je jeden z najbežnejších typov rušenia. EMI môže byť generované inými elektronickými zariadeniami v blízkosti. Napríklad v nemocničnom prostredí je veľa elektrických zariadení, ako sú MRI prístroje, röntgenové prístroje a dokonca aj mobilné telefóny. Tieto zariadenia vyžarujú elektromagnetické vlny, ktoré môžu narušiť normálnu prevádzku rádiofrekvenčného meniča.
Rádiofrekvenčné rušenie (RFI)
RFI je podobné EMI, ale špecificky súvisí s rádiovými frekvenciami. Môže to byť spôsobené rádiovými stanicami, Wi - Fi routermi alebo inými bezdrôtovými komunikačnými zariadeniami. Ak je frekvencia rušivého signálu blízka pracovnej frekvencii prevodníka, môže to spôsobiť značné problémy.
Presluchy
Presluchy nastávajú, keď signál z jedného okruhu alebo kanála preniká do iného. V zariadení s viacerými prevodníkmi alebo v zložitom systéme môže byť presluch hlavným problémom. Napríklad vo viackanálovom elektrochirurgickom systéme sa signály z rôznych kanálov môžu navzájom rušiť, čo vedie k nepresnému dodávaniu energie.
Ako rádiofrekvenčné prevodníky zvládajú rušenie
Tienenie
Jedným z najzákladnejších a najúčinnejších spôsobov, ako zvládnuť externé EMI a RFI, je tienenie. Na vytvorenie štítu okolo prevodníka používame vodivé materiály ako meď alebo hliník. Tento štít funguje ako bariéra, ktorá bráni vonkajším elektromagnetickým vlnám dostať sa k citlivým komponentom prevodníka. Štít je spojený so zemou, čo pomáha odvádzať rušivú energiu.
Filtrovanie
Filtrovanie je ďalšou dôležitou technikou. Filtre sa používajú na to, aby umožnili prechod iba požadovaným frekvenciám a blokovali tie nežiaduce. Existujú rôzne typy filtrov, ako sú dolnopriepustné filtre, hornopriepustné filtre a pásmové priepusty. Pre vysokofrekvenčný prevodník sa často používa pásmový filter, ktorý umožňuje špecifickému rádiovému frekvenčnému rozsahu, v ktorom prevodník pracuje, prechádzať a blokovať všetky ostatné frekvencie.
Preskakovanie frekvencie
Niektoré rádiofrekvenčné meniče používajú techniky frekvenčného skoku. Namiesto toho, aby pracoval na pevnej frekvencii, prevodník pravidelne mení svoju pracovnú frekvenciu. Týmto spôsobom, aj keď dôjde k rušeniu na jednej frekvencii, prevodník môže rýchlo prepnúť na inú frekvenciu, kde je rušenie menšie alebo žiadne. Je to ako neustále sa presúvať do menej preplneného pruhu na frekventovanej diaľnici.
Spracovanie signálu
Na zvládnutie rušenia sa používajú aj pokročilé algoritmy spracovania signálu. Tieto algoritmy dokážu analyzovať prichádzajúci signál, identifikovať rušivé komponenty a potom ich odpočítať od pôvodného signálu. Algoritmy adaptívneho filtrovania môžu napríklad upravovať parametre filtra v reálnom čase na základe charakteristík rušiaceho signálu.
Izolácia
Na zabránenie presluchu sa používajú izolačné techniky. To sa dá dosiahnuť fyzickým oddelením obvodov, použitím izolačných transformátorov alebo optoizolátorov. Izolačné transformátory využívajú magnetickú väzbu na prenos signálu medzi dvoma obvodmi bez priameho elektrického spojenia, čo pomáha predchádzať úniku signálov medzi obvodmi.
Význam manipulácie s interferenciou v medicínskych aplikáciách
V medicínskych aplikáciách je presná a spoľahlivá prevádzka rádiofrekvenčných meničov kľúčová. Napríklad vRF a ultrazvuková kombinovaná terapiaakékoľvek rušenie môže viesť k nesprávnemu dodaniu energie do tkaniva pacienta. To môže mať za následok neúčinnú liečbu, poškodenie tkaniva alebo iné komplikácie.
Predstavte si chirurga, ktorý používa elektrochirurgický násadec s rádiofrekvenčným prevodníkom. Ak dôjde k interferencii, energia dodaná do tkaniva môže byť príliš vysoká alebo príliš nízka. Príliš veľa energie môže spôsobiť nadmerné pálenie a poškodenie zdravého tkaniva, zatiaľ čo príliš málo energie nemusí stačiť na správne rezanie alebo koaguláciu cieľového tkaniva.
Úvahy o dizajne pri manipulácii s rušením
Pri navrhovaní rádiofrekvenčného meniča berieme do úvahy manipuláciu s rušením od samého začiatku.
Výber komponentov
Vyberáme komponenty, ktoré sú menej náchylné na rušenie. Používame napríklad nízkošumové zosilňovače a vysokokvalitné kondenzátory a tlmivky. Tieto komponenty majú lepší výkon v prítomnosti rušenia a môžu pomôcť zlepšiť celkovú spoľahlivosť prevodníka.
Návrh rozloženia
Rozloženie dosky plošných spojov (PCB) je tiež veľmi dôležité. Dbáme na to, aby boli citlivé komponenty mimo dosahu potenciálnych zdrojov rušenia. Používame tiež správne techniky uzemnenia a oddeľujeme napájacie a signálne vedenia, aby sme znížili pravdepodobnosť rušenia.
Testovanie a validácia
Keď je prevodník navrhnutý a vyrobený, vykonávame rozsiahle testovanie, aby sme sa uistili, že dokáže efektívne zvládnuť rušenie. Prevodník testujeme v rôznych prostrediach s rôznymi typmi zdrojov rušenia. Meriame výkon prevodníka, ako je pomer signálu k šumu, presnosť výstupu energie a stabilita. Ak sa vyskytnú nejaké problémy, vrátime sa späť a urobíme úpravy dizajnu alebo techniky manipulácie s interferenciou.
Záver
Na záver, zvládanie rušenia je kritickým aspektom konštrukcie a prevádzky rádiofrekvenčných meničov. S narastajúcim počtom elektronických zariadení a bezdrôtových komunikačných systémov sa problém rušenia len stáva náročnejším. Ale pomocou techník, ako je tienenie, filtrovanie, preskakovanie frekvencie a spracovanie signálu, môžeme zabezpečiť, že našeRádiofrekvenčný prevodníkmôže spoľahlivo fungovať v rôznych prostrediach.
Ak hľadáte vysokokvalitné vysokofrekvenčné prevodníky, ktoré dokážu efektívne zvládnuť rušenie, radi sa s vami porozprávame. Či už ste v lekárskej oblasti, v priemyselných aplikáciách alebo v akejkoľvek inej oblasti, ktorá vyžaduje spoľahlivú konverziu rádiofrekvenčnej energie, naše produkty sú navrhnuté tak, aby vyhovovali vašim potrebám. Kontaktujte nás a začnite diskutovať o vašich špecifických požiadavkách a o tom, ako vám môžeme poskytnúť najlepšie riešenia.
Referencie
- Inžinierstvo elektromagnetickej kompatibility od Henryho W. Otta
- Rádiofrekvenčná elektronika: Obvody a aplikácie od Reinholda Ludekinga
